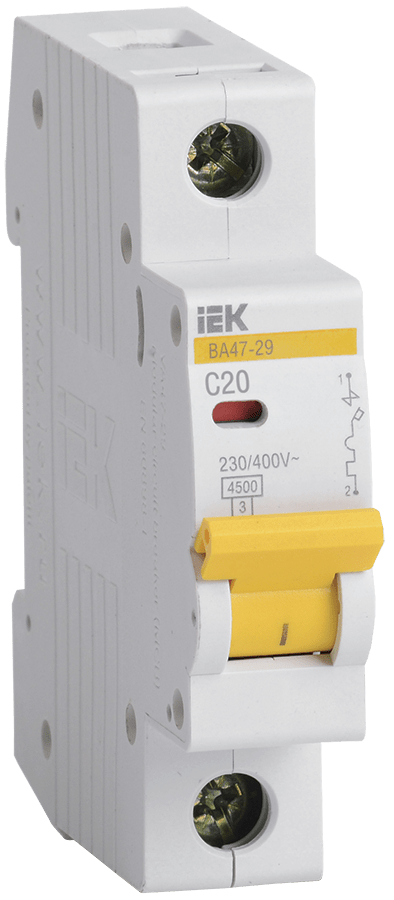

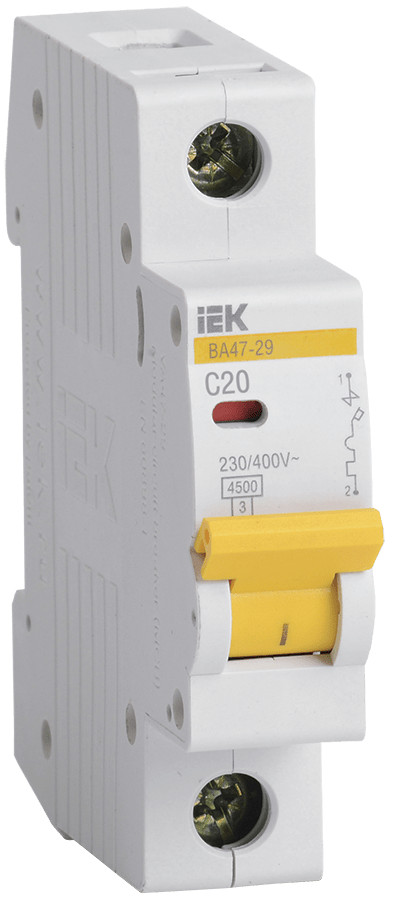

Автоматический выключатель ВА47-29 1Р 20А 4,5кА характеристика С ТМ IEK

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

– электроприборы, освещение – выключатели с характеристикой В,

– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,

– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Технические характеристики

Количество полюсов: 1

Номинальный ток: 10 А

Характеристика срабатывания – кривая тока: C

Номинальное рабочее напряжение: 230/400 В

Отключающая способность по EN 60898: 4,5 кА

Ширина по количеству модульных расстояний: 1

Макс сечение входящего кабеля: 25 мм²

Номин напряжение постоян тока – DC: ≤ 48 В

Номин импульсное выдерживаемое напряжение: 4 кВ

Класс токоограничения: 3

Частота: 50 Гц

Степень защиты – IP: IP20

Тип монтажа: на DIN-рейку

Климатическое исполнение: УХЛ4

Тип расцепителя: Тепловой, электромагнитный

Сфера применения: Промышленное и бытовое

Общ количество полюсов: 1

Тип напряжения: Перемен./постоян. (AC/DC)

Монтажная глубина – ниши: 73,6 мм

Тип подключения: Винтовое соединение

Количество силовых полюсов: 1

Время срабатывания расцепителя в зоне КЗ tm: 0,1 с

Наличие взрывозащиты: Без взрывозащиты

Тип монтажной рейки: 35×7.5

Номин ток: 10.0 А

Номин раб напряжение: 230 В
